Rangkaian kontrol untuk setiap tipe motor stepper mempunyai kemiripan yaitu dalam hal aktivasinya. Namun yang paling membedakan adalah dalam hal urutan pemberian data aktivasi setiap lilitan pada motor stepper.
Motor stepper merupakan motor listrik yang tidak mempunyai komutator, di mana semua lilitannya merupakan bagian dari stator. Dan pada rotornya hanya merupakan magnet permanen. Semua komutasi setiap lilitan harus di kontrol secara eksternal sehingga motor stepper ini dapat dikontrol sehingga dapat berhenti pada posisi yang diinginkan atau bahkan berputar ke arah yang berlawanan.
Pada bagaian ini akan dibahas mengenai bagaian terakhir dari rangkaian penggerak motor stepper. Rangkaian ini pada dasarnya hanya merupakan rangkaian switching arus yang mengaliri lilitan pada motor stepper. Urutan pemberian data pada motor stepper ini dapat mengontrol arah putaran dari motor stepper ini. Penambahan kecepatan pada motor stepper dapat dilakukan dengan cara meningkatkan frekuensi pemberian data pada rangkaian switching arus.
Rangkaian kontrol ini nantinya terhubung langsung dengan lilitan pada motor, rangkaian power supplai, dan rangkaian yang dikontrol secara digital yang pada akhirnya menentukan kapan lilitan yang diinginkan dalam kondisi off atau on. Selain hanya menggunakan transistor switching ar, saat ini sudah tersedia driver motor yang memang diperuntukkan bagi motor stepper, yang lebih dikenal dengan H-Bridge. Komponen ini biasanya digunakan pada motor stepper tipe bipolar, walaupun demikian tidak menutup kemungkinan digunakan pada motor stepper tipe yang lain.
Rangkaian Driver Variabel Reluctance Motor
Di dalam gambar 1 tersebut terdapat sebuah 3 blok dimana masing-masing mengatur sebuah kumparan motor stepper. Blok tersebut terdiri dari saklar arus yang dikontrol secara digital. Blok ini berperan penting di dalam pengontrolan arus yang akan melewati kumparan motor tertentu. Pengontrollan blok ini dapat dilakukan oleh sebuah rangkaian digital sederhana atau bahkan sebuah komputer melalui printer port. Dengan menggunakan komputer maka diperlukan perangkat lunak yang nantinya akan mengatur pemberian data dengan suatu urut-urutan tertentu kepada komponen saklar di dalam blok.
Kumparan pada motor stepper mempunyai karakteristik yang sama dengan karakteristik beban induktif lainnya. Oleh sebab itu ketika terdapat arus yang melalui kumparan motor, tidak dapat dimatikan dengan seketika tanpa menghasilkan tegangan transien yang sangat tinggi. Kondisi ini biasanya nampak dengan timbulnya percikan bunga api (ketika menggunakan motor DC dengan daya yang besar). Hal ini sangat tidak diinginkan karena dapat merusak saklar sehingga perlu diberikan rangkaian tambahan untuk membatasi tegangan transien yang muncul. Sebaliknya ketika saklar tertutup maka terdapat arus yang mengalir ke kumparan motor dan akan menghasilkan kenaikan tegangan secara perlahan.
Untuk membatasi tegangan spike yang muncul maka ada dua alternatif penyelesaiannya yaitu dengan memparalel pada kumparan motor dengan dioda dan alternatif yang kedua adalah dengan menggunakan kapasitor yang dipasang paralel dengan kumparan motor stepper.
Diode yang yang terpasang paralel tersebut harus mampu melewatkan arus balik yang terjadi ketika saklar terbuka. Dioda yang digunakan dapat berupa dioda yang umum dipakai seperti 1N4001 atau 1N4002. Jika digunakan dioda yang mempunyai karakteristik ‘fast switch’ maka perlu diberikan penambahan kapasitor yang dipasang secara paralel pada dioda.
Pemasangan kapasitor paralel dengan kumparan motor dapat menyebabkan spike yang ditimbulkan akan menyebabkan kapasitor tersebut charge sehingga tegangan spike yang terjadi tidak akan keluar tetapi diredam oleh kapasitor ini. Tetapi yang paling penting adalah kapasitor ini harus mampu menahan surge current pada saat terjadi spike. Surge current adalah arus tiba-tiba yang sangat besar yang muncul bersamaan dengan tegangan spike. Nilai kapasitor harus dipilih pada kondisi dimana nilai induktansi dari kumparan motor stepper paling besar. Inilah karakteristik motor stepper dengan tipe variabel reluctance dimana nilai induktansinya berubah-ubah tergantung dari sudut putaran pada poros rotor. Penambahan kapasitor sehingga tepat akan membentuk sebuah rangkaian resonansi yang dapat menyebabkan peningkatan torsi pada motor dengan tipe ini.
Rangkaian kontrol untuk mengendalikan motor stepper dengan tipe unipolar ini hampira sama dengan rangkaian kontrol pada motor tipe variabel reluctance. Perbedaanya hanya pada struktur kumparan motornya saja.

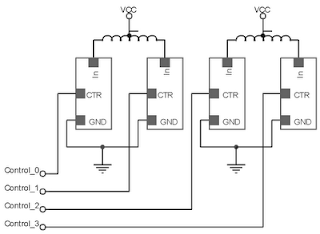

Walaupun demikian karena bebanya merupakan beban induktif maka selalu ada tegangan spike yang muncul ketika saklar terbuka. Oleh sebab itu perlu penambahan dioda yang terpasang paralel dengan kumparan motor stepper seperti terlihat pada gambar 4.

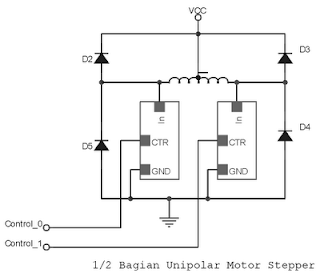

Dua buah dioda tambahan diperlukan karena kumparan motor bukanlah kumparan yang independen tetapi sebuah kumparan yang mempunyai tap di tengah-tengah kumparan seperti struktur pada autotransformer. Ketika salah satu saklar dibuka maka tegangan spike muncul di kedua ujung kumparan motor tersebut dan di clamp oleh dua buah dioda ke supplay motor. Tetapi jika salah satu ujung kumparan motor tersebut tidak floating terhadap supplai motor maka tegangan spike ini akan lebih negatif daripada referensi ground. Jika saklar yang digunakan berupa relay, kondisi ini bukan menjadi masalah. Kondisi ini baru menjadi masalah ketika saklar yang digunakan adalah saklar semikonduktor seperti transistor atau FET.
Untuk membatasi level tegangan spike dapat pula digunakan kapasitor yang terpasang seperti pada gambar 5.
Rangkaian Praktis Pengendali Motor Stepper
Jika rangkaian kontrol yang mengendalikan rangakaian motor driver ini berupa mikrokontroller atau komponen digital maka ada baiknya agar setiap port yang mengontrol rangkaian driver motor stepper ini diberi buffer terlebih dahulu agar tidak membebani port mikrokontroller yang digunakan. Seperti pada gambar 3, pin control_0, control_1, control_2 dan control_3 ini dapat dikontrol secara digital dengan menggunakan mikrokontroller dengan memberi komponen yang berfungsi sebagai buffer seperti pada gambar 6.
Pada gambar 6 hanya ditampilkan satu bagian untuk mengontrol satu buah kumparan motor stepper. Ada
Untuk dasar pemilihan transistornya adalah pada karakteristik IC (arus kolektor). Transistor ini harus merupakan transistor power yang mampu melewatkan arus sesuai dengan arus yang diperlukan oleh kumparan motor stepper ini. Jika arus yang ditarik oleh kumparan motor stepper ternyata lebih besar daripada kemampuan transistor maka transistor akan cepat panas dan dapat menyebabkan rusaknya transistor tersebut.
R pull-up sebesar 470 akan memberikan arus sebesar 10 mA ke basis transistor Q1. Jika Q1 mempunyai gain sebesar 1000 maka arus yang dapat diliewatkan adalah sekitar beberapa ampere, tergantung dari besar arus yang ditarik oleh kumparan motor stepper tersebut. Arus ini harus lebih kecil dari arus IC yang diperbolehkan.
Untuk komponen FET dapat digunakan komponen IRL540 yang dapat mengalirkan arus sampai 20 A dan mampu menahan tegangan balik sampai 100V. Hal ini disebabkan oleh karena FET ini mampu menyerap tegangan spike tanpa perlindungan dioda. Tetapi komponen ini memerlukan heat sink yang besar dan harus cukup baik dalam hal penyerapan panasnya. Ada
