Software PLC Simulator (Omron,Mitsubishi)

Software Simulasi PLC
Software PLC Simulator untuk segala jenis PLC ini untuk mensimulasikan ladder diagram dan perangkat Input Output PLC pada komputer kita.

Screenshotnya

PLC simulator LogixPro Prosim II ini dapat anda download disini

Link telah diperbaiki 22 April 2012

Read More

Sensor Suara (Voice level detector)

Mungkin suara yang merdu tidak menjadi masalah bagi kita.  Kita cenderung untuk mendengarkan bahkan mungkin mencari suara yang merdu tersebut.  Tetapi jika suara yang terdengar tidak merdu bahkan menjadi sesuatu yang mengganggu maka bukannya tidakmungkin kita akan memaki-maki yang menghasilkan suara tersebut.
Selanjutnya, suara yang tidak enak didengar ini kita katakan sebagai kondisi bising.  Kebisingan suara mempunyai satuan yaitu dB (desibel).  Taraf kekuatan suara diatas 60dB sudah dikatakan bising, kondisi ini biasanya terjadi pada saat truk atau kendaraan besar lewat. Kekuatan suara yang diukur pada tempat yang berbeda akan berbeda pula hasil pengukurannya.  Semakin jauh alat pengukur kebisangan diletakkan dari sumber suara maka nilai kebisingan yang ditunjukkan akan semakin kecil.

Rangkaian ini dapat diaplikasikan untuk detektor suara yang cukup peka dan dapat diaplikaiskan untuk sistem keamanan baik untuk rumah maupun pergudangan.  Dengan catatan pengaturan taraf intensitas suara yang diinginkan untuk mentrigger buzzer harus ditentukan terlebih dahulu karena disetiap tempat intensitas dari suatu sumber suara tidak sama.

  Detektor Taraf Kebisngan Suara

Pada kesempatan kali ini akan dibahas mengenai alat pengukur kebisingan suara sederhana dengan menggunakan chip LM3915.  Chip ini diproduksi oleh National Semiconductor, mampu mengukur intensitas suara dalam range 30dB.  LM3915 mempunyai 10 pin output yan aktif low sehingga tiap step adalah 3 dB.  Chip ini tidak menutup kemungkinan untuk di kaskade untuk mendapatkan range pengukuran yang lebih besar.

Gambar 1
Blok Diagram Rangkaian



LM3915 Dot/Bar Display Driver

Inti dari rangkaian ini adalah chip dari National Semiconductor, LM3915.  LM3915 mempunyai beberapa variasi yaitu LM3914 dan LM3916.  Varian-varian tersebut mempunyai persamaan yang mendasar namun digunakan pada aplikasi yang berbeda.

Output LM3915 selain menggerakkan tampilan LED, dapat juga menggerakkan transistor PNP.  Basis transistor ini dihubungkan dengan output tertentu agar ketika output yang dimaksud aktif (low) maka transistor PNP ini akan aktif juga dan menyalakan buzzer.

Hubungan antara output LM3915 dengan basis transistor PNP dapat dipilih sesuai dengan intensitas suara yang diinginkan agar aktif.  Dengan konfigurasi seperti ini makan pada saat intensitas suara sudah mencapai output tertentu maka indikator buzzer berbunyi.  Dipilih transistor PNP karena output LM3915 aktif jika outputnya low. Sehingga ketika basis transistor PNP tegangannya lebih rendah dari pada emitternya maka transistor PNP ini aktif.

Selain itu LM3915 mempunyai pin mode untuk mengatur mode tampilan LEDnya.  Mode yang dimiliki oleh LM3915 adalah mode dot dan mode bar.  Mode dot akan menyalakan 1 buah led pada suatu kondisi tertentu sedankan mode bar akan  menyalakan semua led dibawah led yang aktif.  Pada mode bar akan nampak tinggi dari level intensitas suara sedangkan pada mode dot hanya nampak sebuah led yang menunjukkan level dari intensitas suara tersebut.

Rangkaian Input Microphone

Pada blok ini, output dari mic yang level tegangannya masih kecil diperkuat sedemikian hingga cukup untuk menggerakkan input SIG IN LM 3915.  JFET dengan tipe BF245 berfungsi untuk menaikan tegangan referensi pada RLO kira-kira pada setengah VCC.  Dengan kondisi seperti ini maka sinyal dari mic level tegangannya akan naik sebesar VCC/2 volt.

Mic yang digunakan adalah mic kondenser karena itu mic ini harus dibias dengan tegangan tertentu melalui R2 dan R3.



 Gambar 2
Rangkaian Input Microphone



Potensiometer R9 digunakan untuk menentukan besarnya level input dari mic yang akan disearahkan /dikuatkan pada opamp TLC271 pada blok berikutnya.  Kapasitor C3 mutlak diperlukan untuk menahan arus DC agar tidak sampai ke input + dari TLC271, karena yang dikutakan hanya sinyal dari mic bukan tegangan DC dari supply.  Besarnya kapasitor C3 juga ikut mempengaruhi besarnya level sinyal yang mauk ke input + opamp sehingga pemilihan nilai kapasitor ini jangan terlalu kecil dan juga jangan terlalu besar.

Rangkaian Penyearah dan Penguat

Sinyal yang dihasilkan dari mic ternyata masih terlalu kecil untuk langsung bisa mengerakkan input LM3915.  Selain itu input SIG IN LM3915 membutuhkan level sinyal AC dengan frekuensi rendah  karena jika mendapatkan sinyal AC dengan frekuensi tinggi maka tampilan LED tidak akan nampak karena terlau cepat perubahannya.

Pada dasarnya opamp TLC271 dikonfigurasikan sebagai penyearah setengah gelombang dengan penguatan 10x..  Dengan level penguatan sebesar itu sudah cukup untuk dapat menggerakkan input SIG IN pada LM3915.  Tetapi jika dirasa masih terlalu kecil maka R5 dapat diganti potensiometer 500K.





 Gambar 4
Penentuan Tegangan Referensi LM3916



 Klik Pada Gambar Untuk Ukuran Sebenarnya

 Gambar 5
Skematik Rangkaian Detektor Taraf Kebisingan Suara



Pada gambar 5 nampak bahwa pin REF ADJ dan pin REF LO di sambung bersama dan dihubungkan dengan output dari Q1, BF245.  Konfigurasi ini diharapkan agar level tegangan referensi yang digunakan adalah referensi semu yang dibentuk dari BF245.

Rangkaian tegangan referensi pada gambar 4 diperbolehkan jika rangkaian tidak menggunakan gsistem round semu.  Pada rangkaian pada gambar 5 nampak bahwa sistem didisain dengan ground semu sehingga terdapat kesulitan untuk mendapatkan tegangan referensinya.  Solusinya yaitu dengan menghubungkan pin REF LO dan pin REF ADJ ke ground semu yang dibentuk dari JFET BF245.



Pengembangan Rangkaian

Rangkaian ini dengan sedikit modifikasi pada bagian input sinyalnya maka dapat dijadi VU meter untuk tape atau radio sehingga tape atau radio akan tampil lebih attraktif.  Selain itu rangkaian ini jika digunakan untuk sensor suara untuk sistem keamanan dapat menjadi suatu sensor yang teliti sekali dan tingakat kebisingan yang diperbolehkan dapat dipilih sesuai dengan kondisi lingkungan tempat alat ini diletakkan.

Selain itu rangkaian ini juga dapat digunakan sebagai alat ukur intensitas cahaya dengan mengganti rangkaian input  dengan rangkaian input yang menggunakan LDR atau fototransistor.  Teganang yang dihasilkan tidak perlu diserahkan lagi tetapi cukup diperkuat sampai level yang diinginkan.

Walaupun alat ini tidak terlalu presisi dalam menentukan intensitas kebisingan tetapi rangkaian ini cukup sederhana untuk direalisasikan oleh penggemar elektronika dan mampu bekerja cukup baik asalkan tidak digunakan untuk alat ukur yang diharuskan memiliki ketelitian yang tinggi.

Read More

Membuat Sensor Getaran (Vibrating Sensor)

 Kedatangan orang yang tidak diundang memang tidak disangka dan kemampuannya semakin canggih pula. Namun kehadiran tamu tak diundang ini tidak bisa tanpa menyebabkan getaran paling tidak cukup untuk digunakan sebagai trigger sensor getaran ini.

  Rangkaian sensor getaran ini dibuat sangat sederhana dan dimungkinkan untuk digunakannya baterai sebagai sumber tenaga listriknya. Selain rancangannya yang sangat sederhana, rangkaian ini juga sangat kecil menggunakan arus listrik.

Cara Kerja Rangkaian
Sensor untuk rancangan rangkaian ini diambil dari komponen yang mudah didapatkan.  Sensornya hanya berupa sebuah speaker dengan diameter 2 inch.  Prinsip kerjanya sangat sederhana yaitu membalik proses kerja daari proses kerja speaker biasa.

Gambar 1
Ide Penggunaan Speaker sebagai Sensor Getaran

Speaker jika terminal-terminalnya mendapatkan sinyal seperti pada gambar 1 sebelah kiri maka akan menghasilkan output berupa getaran pada membran dan menyebabkan terbentuknya bunyi.

Sebaliknya pada saat speaker ini digunakan sebagai sensor, lapisan membran pada speaker berfungsi sebagai detektor getaran.  Ketika ada getaran datang pada membran, maka membran ini juga akan ikut bergetar (beresonansi).  Bergetarnya membran akan mengakibatkan lilitan membran akan bergerak relatif terhadap inti magnet tetap dan menghasilkan sinyal listrik.

Pembatasan daerah resonansi pada membran perlu diatur agar membran tidak akan merespon getaran dengan frekunsi yang tidak dinginkan.  Di dalam proyek ini, membran dibuat sedemikian hingga hanya merespon pada frekuensi rendah karena getaran langkah/benda pada frekuensi rendah.  Untuk menurunkan respon pada speaker digunakan penambahan material yang bersifat menyerap sinyal/getaran frekuensi tinggi seperti pemberian lapisan spon pada daerah di sekitar membrannya. Penambahan ini harus dilakukan dengan hati-hati agar speaker tetap dapat merespon getaran dengan baik.

Untuk memperkuat sinyal yang dihasilkan dari speaker ini digunakan opamp CA3094.  Dasar pemilihan transistor ini adalah karena yang sinyal yang dihasilkan oleh speaker amplitudonya dan arusnya sangat lemah.  Untuk mengatasi hal tersebut dengan hanya menggunakan sebuah opamp maka harus digunakan opamp yang mempunyai karakteristik transconductance amplifier.  Kelebihan dari IC opamp ini adalah gain nya bisa dikontrol sehingga CA3904 ini biasanya dikatakan sebagai programmable transconductance amplifier. Pada output CA3094 diumpankan pada sebuah rangkaian monostabil yang mengatur lama bunyi dari buzzer.

Ketika terdapat getaran pada membran maka speaker akan menghasilkan sinyal dengan amplitudo yang sangat kecil.  Sinyal ini dikuatkan sehingga menyebabkan tegangan di  pin 1 pada logika ‘1’.  Kondisi ini menyebabkan adanya feedback melalui transistor 2N4403 dan dioda 1N914. Karena transistor 2N4403 ‘ON’ dan menghasilkan feedback maka tegangan pada basis 2N4401 naik dan menyebabkan transistor ini ‘ON’ pula kemudian juga mengaktifkan rangkaian monostable.

Dengan ‘ON’-nya transistor 2N4401 maka terdapat arus yang mengalir melalui buzzer kemudian transistor 2N4401.  Kondisi ini akan mengakibatkan buzzer berbunyi sampai rangkaian monostabil kembali dalam kondisi reset.

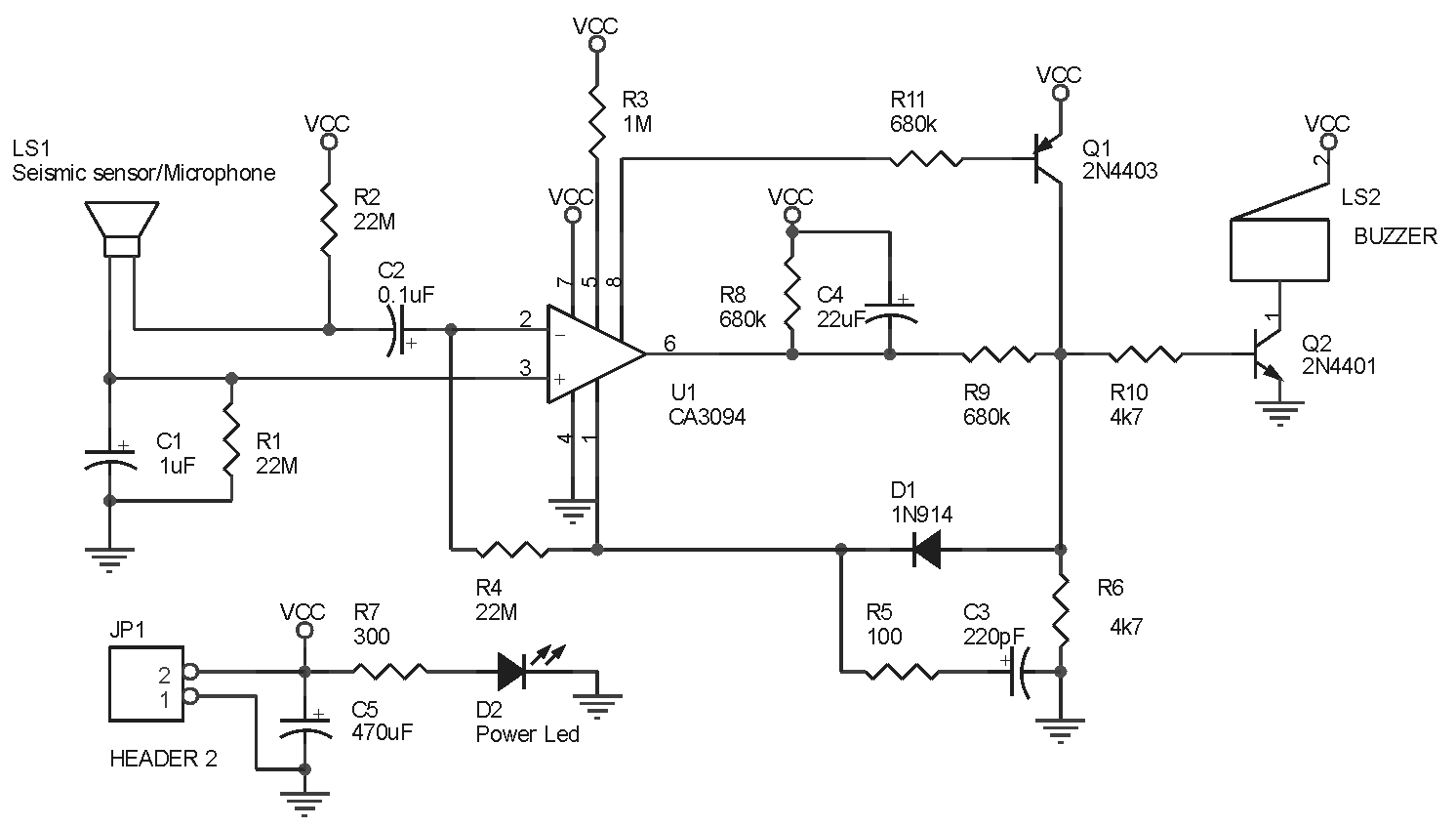

Gambar 2
Rangkaian Lengkap Detektor Getaran

Penempatan posisi sensor dan cara penempatannya berpengaruh pada kepekaan dari rangkaian ini.  Untuk memperluas daerah kerja maka mikrophone dapat diletakkan di atas sebuah pipa PVC yang telah diisi material  tertentu dan kemudian pipa PVC ini ditanam di dalam tanah.  Semakin panjang pipa PVC yang ditanam maka semakin baik pula kerja dari sensor ini.  Panjang pipa PVC yang digunakan sekitar 1 meter. Dengan adanya pipa PVC ini maka  getaran yang ditimbulkan akan bergerak/merambat melalui material di dalam pipa PVC dan akhirnya sampai dipermukaan pada sensor proyek ini.

Read More

VU Meter Menggunakan AT89C2051

VU Meter (Disco Liter) atau bisa disebut juga lampu seiring dengan musik.

Gambar 1 memperlihatkan rangkaian lengkap Disco Lite, AT89C2051 dilengkapi dengan kapasitor C1, C2 dan kristal 12 MHz Y1 sebagai rangkaian oscilator, kapasitor C3 dan resitor membentuk rangkaian reset.

Resitor R17, R16 dan kapasitor C4 serta capasitor C5, C6, diode D1, resistor R36, R37 bersama dengan AT89C2051 membentuk rangkaian Analog/Digital Converter sederhana, dipakai untuk mengukur besarnya sinyal audio  yang masuk.

Bagian lain dari rangkaian terdiri dari 2 buah 74HC573, 2 buah 74LS164, 32 resistor dan 16 transistor, dan sebuah 16x16 Dot LED Display Panel. Bagian ini merupakan bagian tampilan, dalam Display Panel ukuran sekitar 8 x 8 cm itu terdapat 256 buah LED yang nyala/padamnya disesuaikan dengan irama sinyal audio yang diterima.

Sinyal audio yang diterima, di-skala-kan menjadi 10 bagian menurut besar kecilnya sinyal, setiap bagian skala mempunyai pola nyala/pdam lampu yang berlainan, sehingga kuat lemahnya sinyal audio akan membentuk gambar yang acak pada panel tampilan.

Gambar 2 menggambarkan rangkaian ekuivalen Analog/Digital Converter, sebelum diukur sinyal audio yang diterima dikondisikan dulu, potensiometer R36 dipakai untuk mengatur besar kecilnya level sinyal audio yang diterima, karena rangkaian Analog/Digital Converter ini hanya menerima tegangan positip maka sinyal audio disearahkan dengan Diode D1, sedangkan resistor R37 dan kapasitor C6 merupakan filter sederhana untuk sedikit meredam sinyal audio agar tidak terlalu fluktuatip.

Tegangan dari sinyal audio ini diumpankan ke kaki P1.1 dari AT89C2051 yang berfungsi sebagai input V- (inverting input) dari Analog Comparator.

Kaki P1.0 yang berfungsi sebagai input V+ (non inverting input) dihubungkan ke kapasitor C4, kapasitor ini diisi lewat tahanan R17 dan R16 pada saat P3.7 dari AT89C2051 dalam keadaan ‘1’, dan isinya dikosongkan lewat R16 pada saat P3.7 dalam keadaan ‘0’.

Bentuk tegangan di kapasitor C4 (terhubung ke P1.0) pada saat pengisian kapasitor dan pengosongan kapasitor terlihat di Gambar 3.

Pada saat mulai mengukur tegangan sinyal audio, kapasitor C4 dalam keadaan kosong atau tegangan kapasitor = 0 Volt, tegangan P1.1 lebih positip dibanding P1.0 sehingga output dari Analog Comparator (P3.6) = ‘0’.

Gambar 1
Rangkaian Disco Lite

Setelah itu P3.7 =’1’, tegangan kapasitor C4 mulai naik sesuai dengan grafik Gambar 3, sampai suatu saat tegangan C4 lebih positip dari tegangan sinyal audio dan output Analog Comparator P3.6 berubah dari ‘0’ menjadi ‘1’. Selang waktu saat mulai pengisian kapasitor sampai P3.6 menjadi ‘1’ setara dengan tegangan sinyal audio, makin besar tegangan makin lama P3.6 menjadi ‘1’.

Gambar 2
Rangkaian ekuivalen Analog/Digital Converter

Nyala/padam 256 LED diatur dengan cara multiplek, seperti yang dipakai dalam artikel Digital Clock - Ilhami Prinsip Dasar Microcontroller. Meminjam istilah-istilah yang dipakai di artikel itu, 16x16 Dot LED Display Panel yang dipakai bisa dianggap merupakan penampil dengan 16 ruas sebanyak 16 digit.

 16 buah Saklar digit masing-masing dibentuk dengan sebuah resistor dan transistor PNP, karena jumlahnya melebihi kaki AT89C2051 tidak bisa dikendalikan langsung lewat port yang ada, tapi lewat bantuan 2 buah IC 74HC573 (berisikan 8 buah Latch). Data yang disimpan ke dalam dua IC ini diumpan dari P1.2..P1.7 dan P3.2..P2.3, P3.4 dipakai untuk mengatur 74HC573 yang pertama (U2) jika P3.4=’1’ maka data di input IC ini akan direkam dan diteruskan ke outputnya, P3.4 untuk mengatur 74HC573 yang kedua (U4).

16 buah saklar ruas dibentuk dengan 2 buah IC 74LS164 (berisikan 8 bit shift register), resistor yang dipasangkan pada output IC ini dipakai untuk membatasi arus LED. Data ruas sebanyak 16 bit dikirim dari AT89C2051 secara seri, digeser masuk ke shift register 74LS164. Saat data digeser, semua saklar digit dimatikan sehingga proses pergeseran ini tidak nampak ditampilan.

Gambar 3  Grafik tegangan kapasitor
Pembahasan alat

     Diagram alir program Disco Lite terlihat di Gambar 4, setelah alat ini mendapat catu daya langsung program melaksanakan persiapan untuk menata kerja dari alat, hal-hal yang dilakukan antara lain adalah mematikan dulu semua lampu tampilan, mengosongkan kapasitor C4.



Bagian Utama dari program ini adalah mengatur tampilan yang dibentuk dari 256 titik LED, data ruas yang akan ditampilkan dikirim ke sistem tampilan lewat 2 buah IC shift register 74LS164, setelah itu skaklar digit yang sesuai dengan data ruas yang baru saja dikirim dinyalakan. Proses ini dilakukan terus menerus selama alat ini bekerja, agar tampilan nampak bagus tidak bergetar begian ini harus dilakukan cukup cepat.

Setelah 50 kali putaran proses pengaturan penampilan, proses ini ditinggalkan sebentar untuk mengukur tegangan sinyal audio, atas dasar besar kecilnya tegangan yang terukur dipilih pola nyala/padam lampu yang sudah disiapkan lebih dulu dalam Flas PEROM, dan pola tersebut yang akan ditampilkan.

Effek lampu yang terbentuk, bisa dengan mudah dikomposisikan dan diisikan ke dalam Flash PEROM sehingga bisa dibentuk bermacam-macam model penampilan.

 Kode Program Lengkap bisa didownload disini
Source kode menggunakan bahasa assembler

Read More

Dasar MIkrokontroler AT90S2313 (AVR)

Dalam bab ini akan dibahas fitur-fitur dan arsitektur mikrokontroler AVR seri AT90S2313. Seri AT90S2313 dipilih karena mikrokontroler ini dapat mewakili beberapa seri yang lain, baik dari segi instruksi yang digunakan, maupun peripheralnya yang relative lengkap. Dengan mempelajari tipe AVR yang lain, yang pada dasarnya memiliki konsep dan arsitektur yang hampir sama. Bagi Anda yang ingin mendapatkan informasi lengkap mengenai jenis mikrokontroler ini, Anda juga dapat membacanya pada datasheet AT90S2313.

2.1 Fitur-fitur AT90S2313
    Fitur-fitur utama antara lain sebagai berikut:
1.    118 macam instruksi
2.    32 x 8 bit General Purpose Register,
3.    Memori program Flash pada ROM 2 K word (1Kx16),
4.    Memori data SRAM 128 byte,
5.    Memori EEPROM 128 byte,
6.    Jalur I/O 15 pin,
7.    Timer/counter 2 buah,
8.    Output PWM 1 kanal,
9.    Serial I/O menggunakan USART,
10.    Komparator analog.

2.2 Hardware
    AT90S2313 beredar dalam dua jenis kemasan, yaitu 20 DIP dan 20 SOIC. Kemasannya yang cukup sederhana memudahkan kita yang hendak mempelajari cara-cara pemrograman mikrokontroler AVR tanpa harus dipusingkan oleh instalansi kabel yang melibatkan banyak jalur sebagaimana pada mokrokontroler dengan jumlah pin di atas 40 buah.

Deskripsi Pin

VCC     Power supply.
GND    Ground.
Port B (PB7 . .Pb0)    port B merupakan Port I/O 8-bit bi-direktional. Pin-pin pada port ini dapat diberi resistor pull-up internal secara individual. PB0 dan PBI juga dapat digunakan untuk melayani input sebagai komparator analog. Buffer port B dapat mencatu arus hingga 20 mA dan dapat secara langsung men-drive LED.
Port D (PD6 . .PD0)    Port D memiliki tujuh buah pin I/O bi directional, yakni PD6 . .PD0. Seperti halnya port B, pin-pin pada port ini juga mampu men-drive LED karena dapat mencatu arus hingga 20 mA.
RESET    Reset input. Kondisi logika rendah “0” lebih dari 50 ns pada pin ini akan membuat mikrokontroler masuk ke dalam kondisi reset.
XTA11    Input bagi inverting oscillator amplifier dan input bagi clock internal.
XTAL2    Output inverting oscillator amplifier.

Read More

Instalasi software PLC (Cara Instalasi Syswin 3.4)

Instalasi program Syswin v3.4 dapat dilakukan dengan mudah, berikut langkah-langkah yang harus dilalui pastikan Anda menjalankan file bernama setup.exe pada file atau CDROM instalasi Anda. Setelah menjalankan program tersebut, maka selanjutnya akan tampil menu Welcome sebagaimana ditunjukan gambar 1 dibawah ini .



Gambar 1. Tampilan Welcome

Kemudian klik tombol Next untuk melanjutkan, sehingga ditampilkan jendela Choose Destination Location , dalam hal ini Anda diberikan pilihan untuk menentukan didirektori mana Anda akan menempatkan Syswin v3.4 ini, sebagaimana ditunjukkan gambar 2 dibawah ini. Anda bisa mrubah dengan mengklik tombol Browse, setelah itu klik tombol Next untuk melanjutkan ke jendela Choose Operation Mode sebagaimana ditunjukkan pada gambar 3 dibawah ini.

Gambar 2. Tampilan Chosee Destination Location



Gambar 3. Tampilan Chosee Operation Mode

Pada jendela Choose Operation Mode ini , pilih tombol teratas yaitu Full Activate all feature for all PLC types. Masukan serial number yang terdapat pada folder Syswin v3.4 lalu tekan Next maka akan tampil proses instalasi seperti gambar 4 dibawah ini tunggu sampai instalasi selesai lalu akan muncul tampilan Setup Complete seperti seperti gambar 5 dibawah ini klik Finish maka proses instalasi selesai.

Gambar 4. Tampilan proses instalasi

 Gambar 4. Tampilan Setup Finish

Read More

Pengantar Dasar PLC

Programmable Logic Controller atau sering disebut dengan PLC, sering kita dengar dalam istilah system control. Kata control dapat diartikan “ mengatur “ atau kata control dalam teknik listrik adalah suatu peralatan atau kelompok peralatan yang digunakan untuk mengatur fungsi suatu mesin untuk menetapkan tingkah laku mesin tersebut sesuai dengan yang diinginkan.

Sistem yang mempunyai kemampuan untuk melakukan start, mengatur dan memberhentikan suatu proses untuk mendapatkan output sesuai dengan yang diinginkan disebut system control. Pada umumnya system control adalah merupakan suatu kumpulan peralatan elektrik/elektronik, peralatan mekanik, atau peralatan listrik lainnya yang digunakan untuk menjamin stabilitas, transisi yang halus serta akurasi sebuah proses.

Setiap system control memilki tiga elemen pokok, yaitu input, proses, dan output. Pada umumnya input berasal dari tranduser ( suatu alat yang dapat merubah kuantitas fisik menjadi sinyal listrik ). Beberapa contoh tranduser diantaranya dapat berupa tombol tekan, sakelar batas, thermostat, foto elektrik dan lain sebagainya.
Sehingga PLC dapat diartikan  sebuah alat kontrol yang bekerja berdasarkan pada pemrograman dan eksekusi instruksi logika. PLC mempunyai fungsi internal seperti timer, counter dan shift register. PLC beroperasi dengan cara memeriksa input dari sebuah proses guna mengetahui statusnya kemudian sinyal input ini diproses berdasarkan instruksi logika yang telah diprogram dalam memori. Dan sebagai hasilnya adalah berupa sinyal output. Sinyal output inilah yang dipakai untuk mengendalikan peralatan atau mesin. Antarmuka (interface) yang terpasang di PLC memungkinkan PLC dihubungkan secara langsung ke actuator atau transducer tanpa memerlukan relay.

Pada prinsipnya PLC mempunyai tiga bagian pokok yang masing-masing mempunyai tugas yang berbeda, tiga bagian tersebut adalah:
·    Input/Output
·    Memori
·    Pemroses
Input yang diberikan ke PLC disimpan dalam memori, kemudian diproses oleh PLC berdasarkan instruksi logika yang telah diprogram sebelumnya. Hasil proses adalah berupa output, output inilah yang dipakai untuk mengontrolperalatan. Kerja dari PLC ini sepenuhnya tergantung dari program yang terdapat di memori ini.
Tugas dari bagian pemroses adalah memproses data yang berasal dari input dan kemudian sebagai hasilnya adalah berupa respon (output). Sinyal yang berasal dari bagaian proses ini, berupa sinyal listrik yang kemudian dipakai untuk mengaktifkan peralatan output seperti : motor, solenoid, lampu, katup dan lain sebagainya. Dengan menggunakan peralatan output ini kita dapat merubah besaran / kuantitas listrik menjadi kuantitas fisik.

Sinyal output PLC dikondisikan dan disesuaikan dengan peralatan dari luar PLC. Sebab kadang-kadang PLC dihubungkan secara langsung dengan actuator atau transducer yang terdapat di sistem kontrol. Di pasaran kita temui ada dua macam PLC yaitu PLC jenis Compact dan Modular. Pada PLC jenis Compact antarmuka (interface) I/O sudah menyatu dengan CPU-nya, sedangkan jenis modular antarmuka (interface) berupa modul I/O yang terpisah dengan modul CPU.

PLC dalam system kerjanya didukung oleh memori ( RAM, ROM, EPROM ), saluran-saluran ( Bus ), data, alamat dan control. Dalam pemrogramannya, PLC selain dapat menyimpan data, menghapus tetapi juga dapat diprogram secara berulang. Pemrograman ini dapat dilakukan dengan menggunakan computer, Hand Held Programmer atau Light Pen Programmer. Hubungan antara PLC dan Pemrograman dilakukan secara serial. Kapasitas yang dapat disimpan dalam memori tergantung pada jenis dan tipe PLC.
Dalam melaksankan instalasi PLC, penting sekali mengikuti petunjuk instalasi pengkabelan dan koneksi diterminal masukan dan terminal keluaran, hal ini untuk menghindari kesalahan dan kerusakan akibat kesalahan instalasi.

Struktur PLC dapat dibagi ke dalam empat komponen utama :
1.    Antarmuka ( interface ) input
2.    Antarmuka ( interface ) output
3.    Prosessing Unit ( CPU- Central Prosessing Unit )
4.    Unit memori
Arus informasinya dalam PLC akan mengikuti jalur yang sederhana seperti dibawah ini :

1.    CPU akan membaca “ unit memori “
2.    Memeriksa status “ Antarmuka input “
3.    Memperbaharui status “ CPU “
4.    Memperbaharui status “ Antarmuka output “

PLC dalam aplikasinya banyak dipakai diindustri-industri seperti : industri makanan, industri manufacturing, industri otomotif, industri elektronik, bahkan pada industri perminyakan dan gas bumi. Beberapa keuntungan yang dapat kita peroleh jika menggunakan PLC dalam aplikasi control di industri.Dapat kita lihat dari beberapa segi, diantaranya :

1.    Ditinjau dari segi biaya,
Jika sebuah aplikasi control yang komplek dan menggunakan banyak relai, maka akan lebih murah apabila kita menggunakan satu buah PLC sebagai alat control. Salah satu masalah apabila aplikasi control  menggunakan relai adalah sama saja dengan mengeluarkan biaya untuk membuat satu rangkaian control yang digunakan untuk satu buah aplikasi control. Ini berarti jika kita akan membuat satu atau lebih rangkaian control yang sejenis akan memerlukan biaya tambahan. Tetapi dengan menggunakan PLC kita dapat membuat rangkaian control yang sejenis tanpa memerlukan biaya tambahan untuk membeli komponen control, sebab komponen control yang diperlukan dalam system control tersebut dapat disimulasikan oleh PLC, seperti timer, counter, register dan sebagainya.

2.    Ditinjau dari segi fleksibilitas
PLC dapat dengan mudah diubah-ubah dari satu aplikasi ke aplikasi lain dengan cara memprogram ulang sesuai yang diinginkan, tidak seperti pada control relai kita harus melakukan pengawatan ulang dan ini tentu saja akan memerlukan waktu dan biaya yang lebih mahal.

3.    Ditinjau dari segi kehandalan
PLC jauh lebih handal jika dibandingkan dengan control relai. PLC didesain untuk kerja dengan keandalan yang tinggidan jangka waktu pemakaian yang lama pada lingkungan industri dan ukurannya kecil. PLC ini juga diproteksi terhadap kemungkinan kerusakan akibat induksi pada bagian I/O nya, yaitu dengan cara menggunakan rangkaian isolasi opto ( cahaya ). Dengan menggunakan baterai cadangan ( back -up ) pada RAM atau EPROM untuk menyimpan dan menjaga program aplikasi, maka dapat dijamin pada waktu produksi yang vital tidak akan hilang yang dikarenakan program hilang atau penyimpangan setelah terjadi kesalahan dalam system control.

4.    Mempunyai kemampuan seperti komputer
Pada dasarnya PLC adalah computer juga, dan ini berarti dengan menggunakan PLC dapat mengumpulkan dan memproses data. PLC dapat pula melakukan diagnosa dan menunjukan kesalahan apabila terjadi gangguan, sehingga sangat membantu dalam melakukan pelacakan gangguan. PLC dapat pula berkomunikasi dengan PLC lain termasuk degan computer. Sehingga control dapat ditampilkan dilayar computer, didokumentasikan, serta gambar dapat dicetak pada printer.

5.    Mudah dalam pelacakan gangguan control
Pada layar monitor dapat ditampilkan gambar control, sehingga kita dapat dengan mudah mengamati apa yang terjadi pada system control. Hal ini memungkinkan orang untuk melakukan evaluasi terhadap control dan melakukan pengubahan atau perbaikan dengan memasukan perintah melalui papan ketik  ( Keyboard )

Read More

Jam Digital Menggunakan AT89C2051 dengan Tampilan Seven Segmen

Mungkin bagi sebagian pembaca Jam Digital merupakan hal yang sangat sederhana atau sudah terlalu umum, tapi dari Jam Digital bisa dipelajari prinsip-prinsip dasar kontrol dengan microcontroller, antara lain  sistem tampilan 7 ruas dan pemakaian ti­mer.

Klik pada gambar untuk ukuran sebenarnya

Rangkaian lengkap Jam Digital ini terlihat pada Gambar 1, dilengkapi 4 buah tampilan 7 ruas LED untuk menampilkan waktu, terdiri atas angka-angka puluhan jam, satuan jam, puluhan menit dan satuan menit. Tombol SW1 dan SW2 dipakai untuk mengatur tampilan waktu, saat SW1 ditekan angka pada tampilan jam akan bertambah setiap detik, sedangkan SW2 dipakai untuk mengatur angka tampilan menit dengan cara yang sama.

Kristal 12 MHz dan kapasitor C1 dan C2 membentuk rangkaian oscilator pembangkit frekuensi kerja AT89C2051, rangkaian ini merupakan rangkaian baku, artinya bentuk rangkaian oscilator ini selalu seperti ini untuk semua rangkaian AT89C51, kecuali untuk keperluan yang lain nilai kristalnya saja yang mungkin berbeda.

Kombinasi kapasitor C3 dan tahanan R8 juga merupakan rangkaian baku, komponen ini dipakai untuk membentuk rangkaian ‘power on reset’, artinya rangkaian yang akan otomatis me-reset AT89C2051 setiap kali AT89C2051 mulai menerima sumber daya listrik.

Melihat rangkaian pada Gambar 1, memang tidak bisa dijelaskan bagaimana Jam Digital ini bekerja, karena rangkaian itu hanyalah bagian tampilan dan tombol pengatur waktu waktu saja, ‘Jam’ yang sesungguh­nya berupa program yang disimpan di dalam ROM yang ada di dalam IC AT89C2051.

Program lengkap Jam Digital ini, berikut dengan gambar skema dan gambar PCB dalam format OrCAD 9, bisa download disini

Read More

Pengukur Jarak Ultrasonik Menggunakan AT89C2051 dengan Tampilan Seven Segmen

   Meminjam teknik echo sounder yang dipakai untuk mengukur kedalaman laut, bisa dibuat alat pengukur jarak dengan ultra sonic. Pengukur jarak ini memakai rangkaian yang sama dengan Jam Digital dalam artikel yang lalu, ditambah dengan rangkaian pemancar dan penerima Ultra Sonic.

    Prinsip kerja echo sounder untuk pengukuran jarak digambarkan dalam Gambar 1. Pulsa Ultrasonic, yang merupakan sinyal ultrasonic dengan frekwensi lebih kurang 41 KHz sebanyak 12 periode, dikirimkan dari pemancar Ultrasonic. Ketika pulsa mengenai benda penghalang, pulsa ini dipantulkan, dan diterima kembali oleh penerima Ultrasonic. Dengan mengukur selang waktu antara saat pulsa dikirim dan pulsa pantul diterima, jarak antara alat pengukur dan benda penghalang bisa dihitung.

     Gambar 2 merupakan Rangkaian Jam Digital dalam artikel lalu yang direvisi untuk keperluan ini. Titik desimal pada tampilan satuan dinyalakan dengan tahanan R8. Setiap kali tombol Start ditekan, AT89C2051 membangkitkan pulsa ultrasonic pada Pin P3.4 yang dipancarkan dengan rangkaian Gambar 3, selanjutnya lewat pin P3.5 yang terhubung ke rangkaian penerima ultrasonic di Gambar 4, sambil mengukur selang waktu AT89C2051 memantau datangnya pulsa pantul.

    Hasil pengukuran waktu itu, dengan sedikit perhitungan matematis ditampilkan di sistem penampil 7 ruas sebagai besaran jarak, dengan satuan centimeter dan 1 angka dibelakang titik desimal.

Klik pada gambar untuk melihat ukuran sebenarnya



Rangkaian Kontrol & Tampilan

Rangkaian Pemancar Ultra Sonic

Rangkaian Penerima Ultra Sonic

Potongan Program 2 - Mengukur waktu pantulan ultra sonic

      1   SET   TR1                                        Hidupkan untaian pencacah

      2   SampaiNol:

      3    JNB   TF1,SampaiNol                   Tunggu selama TF1 masih =1

      4   ACALL PulsaUltraSonic                Bangkitkan pulsa Ultrasonic

      5   TungguPantulan:

      6   JB    TF1,Selesai                             TL1/TH1 melimpah? Ya, stop

      7   JB    P3.5,TungguPantulan           Tunggu selama P3.5 =1

      8   Selesai:

      9   CLR   TR1                                        Matikan untaian pencacah

Potongan Program 3 - Menghitung jarak

      1      CLR   A

      2      MOV   Operand,TL1

      3      MOV   Operand+1,TH1

      4      MOV   Operand+2,A

      5      MOV   Pengali,#10

      6      MOV   Pengali+1,A

      7      MOV   Pengali+2,A

      8      ACALL Perkalian                HasilKali := 10 * TL1_TH1

      9   ;

  10      MOV   R0,#HasilKali

  11      MOV   R1,#Operand

  12      ACALL Copy                     Copy-kan isi HasilKali ke Operand

  13      MOV   Pembagi,#58

  14      MOV   Pembagi+1,#0

  15      MOV   Pembagi+2,#0

  16      ACALL Pembagian                HasilBagi := (10*TL1_TH1) / 58

Potongan Program 4 - Jarak dalam bentuk biner dirubah ke desimal untuk ditampilkan

      1   MenampilkanHasil:

      2      ACALL HapusTampilan

      3   ;

      4      MOV   DPTR,#AngkaPembagi      Mulai dengan 1000

      5      MOV   R7,#4                   Maksimum 4 digit

      6      MOV   R4,#RuasRatusan

      7      CLR   F0                      Belum pernah simpan

      8

      9      MOV   R0,#HasilBagi

  10      MOV   R1,#SisaBagi

  11      ACALL Copy

  12   DigitBerikutnya:

  13      MOV   R0,#SisaBagi

  14      MOV   R1,#Operand

  15      ACALL Copy

  16

  17   * Ambil AngkaPembagi dari Tabel

  18

  19      CLR   A

  20      MOV   Pembagi+2,A

  21      MOVC  A,@A+DPTR

  22      INC   DPTR

  23      MOV   Pembagi,A

  24

  25      CLR   A

  26      MOVC  A,@A+DPTR

  27      INC   DPTR

  28      MOV   Pembagi+1,A

  29

  30      ACALL Pembagian         SisaBagi dibagi 1000; 100; 10 dan 1

  31

  32      MOV   A,HasilBagi HasilBagi=0?

  33      JNZ   SimpanRuas        Tidak, jadikan simpan ruas

  34      JNB   F0,Berikutnya     Belum pernah simpan dan 0

  35   SimpanRuas:

  36      SETB   F0               Sudah pernah simpan angka

  37      ACALL JadikanRuas

  38      MOV   R0,$04            R0 <- R4

  39      MOV   @R0,A             Simpan

  40   Berikutnya:

  41      INC   R4

  42      DJNZ  R7,DigitBerikutnya

  43      RET

  44

  45   AngkaPembagi:

  46      DW    1000

  47      DW    100

  48      DW    10

  49      DW    1

 P          Program untuk mengendalikan AT89C2051 harus diisikan ke dalam IC microcontroller itu, untuk itu diperlukan alat yang dinamakan sebagai AT89C2051 Flash PEROM Programmer.

Program Lengkap Pengukur Jarak Ultrasonik menggunakan AT89C2051 dapat anda download disini

Read More
